Zawór sterujący Braglia

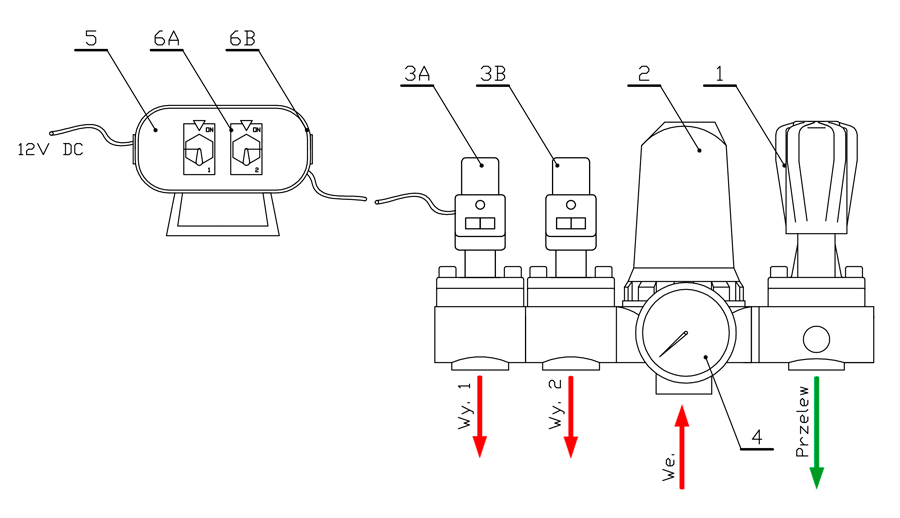

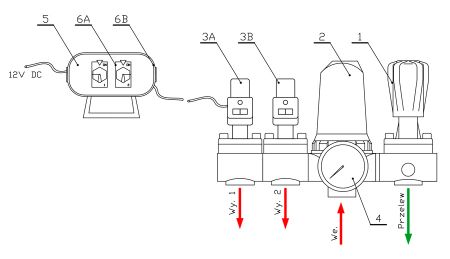

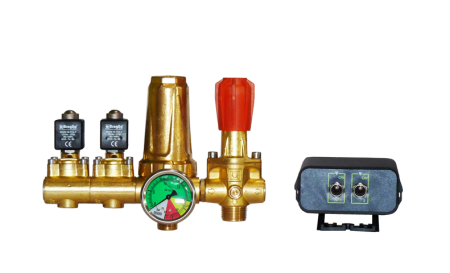

BRAGLIA - Zespół składa się z 2 zaworów elektromagnetycznych sekcyjnych (zdalnie wyłączanych sekcji) , manualnego zaworu regulacji ciśnienia utrzymującego zadaną wartość ciśnienia po wyłączeniu jednej z sekcji (±10%), filtra ciśnieniowego, pulpitu sterowniczego (dwie sekcje robocze), manometru z wypełnieniem glicerynowym.
Max przepływ 150 l/min.
Max ciśnienie 40 bar (4MPa)
Napięcie zasilania 12V DC
Podłączenie pulpitu do instalacji ciągnika
W zależności od wersji przy podłączaniu przewodu do źródła zasilania DC 12V należy pamiętać, aby:
- przewód czerwony połączyć z (+) akumulatora, a czarny z (-).
Po prawidłowym połączeniu i włączeniu przełącznika pierwszej lub drugiej sekcji w pozycji ON powinny zaświecić się diody sygnalizacyjne umieszczone nad danym przełącznikiem i diody sygnalizacyjne na cewkach – zaworów sterujących.
