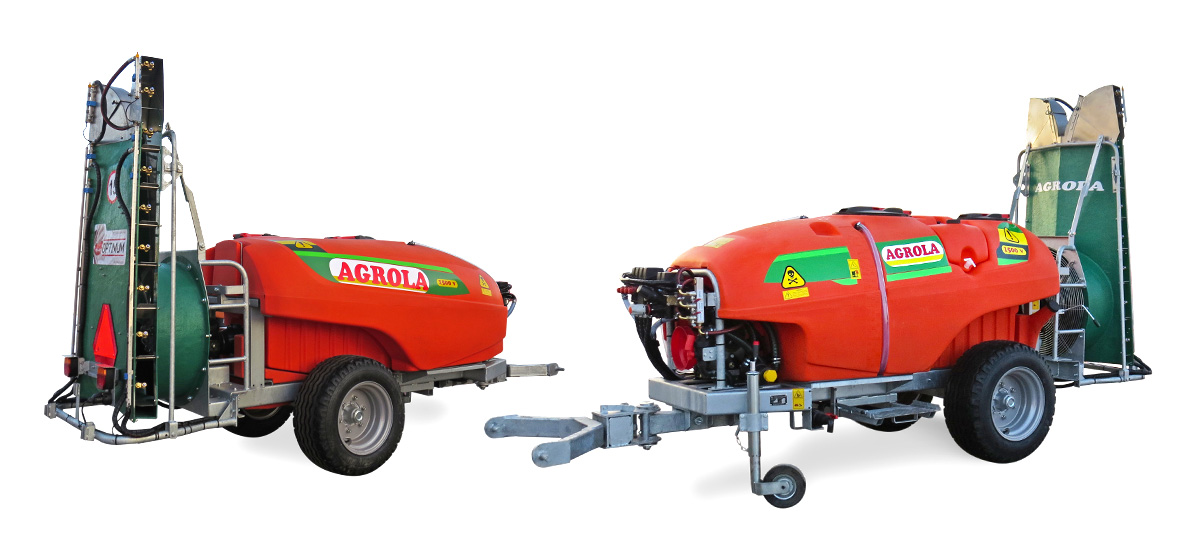

Agrola Optimum

Grupa opryskiwaczy z “kolumnową” (deflektorową) przystawką wentylatorową Agrola Optimum dzięki zastosowaniu “kieszeniowych kierownic powietrza” sprawdza się doskonale zarówno w sadach karłowych, półkarłowych jak i tradycyjnych. Dodatkowo wentylator o “odwrotnym ciągu” powietrza i deflektory kolumnowe kierujące pod odpowiednim kątem w stosunku do rzędu oprysk zwiększają oszczędność cieczy roboczej.

Parametry techniczne

PARAMETR		WARTOŚĆ PARAMETRU
Pojemność zbiornika głównego [l]		1000	1500	2000
Rodzaj zbiornika		polietylenowy, trzybryłowy: zbiornik główny, zbiornik na wodę do mycia rąk, zbiornik na wodę do mycia / płukania opryskiwacza.
Typ wentylatora		Osiowy, odwróconego ciągu z deflektorami kolumnowymi (deflektorowy); 800 [mm]
Max. wydajność wentylatora [m3/h]		42000
Liczba biegów wentylatora		2 + N
Typ pompy max wydajność max ciśnienie		AR 1203 116 [l/min] 5 [MPa]	BHA 130 127 [l/min] 5 [MPa]	BHA 130 127 [l/min] 5 [MPa]
		(opcja) BHA 130 127 [l/min] 5 [MPa]	(opcja) BHA 150 142 [l/min] 5 [MPa]	(opcja) BHA 150 142 [l/min] 5 [MPa]
		(opcja) BHS 130 127 [l/min] 5 [MPa]	(opcja) BHS 150 142 [l/min] 5 [MPa]	(opcja) BHS 150 142 [l/min] 5 [MPa]
Zasięg oprysku	w pionie [m]	5
Zasięg oprysku	w poziomie [m]	5
Głowice rozpylaczy		Mosiężne z zaworem przeciwkroplowym, obrotowe, dwurozpylaczowe (głowice wielorozpylaczowe)
Ilość głowic		2x9 (po dziewięć głowic na stronę)
Zawór sterujący		ręczny- By Matic 50
		(opcja) elektrozawory z pulpitem sterowniczym - Arag (zdalnie wyłączane sekcje)
		(opcja) elektrozawory sterowane komputerem (urządzenia sterujące automatycznie precyzyjną dawką środków ochrony roślin w zależności od prędkości jazdy)
Rodzaj zaczepu		dyszel prosty
Rodzaj zaczepu		(opcja) dyszel skrętny
Masa opryskiwacza	Własna: z dyszlem prostym / z dyszlem skrętnym [kg]	700 / 740	770 / 820	820 / 850
Masa opryskiwacza	Całkowita: z dyszlem prostym / z dyszlem skrętnym [kg]	1900 / 1940	2480 / 2920	2990 / 3000
Wymiary opryskiwacza	Długość: z dyszlem prostym / z dyszlem skrętnym [mm]	4000 / 3870	4320 / 4190	4470 / 4340
	Szerokość min / max [mm]	1260 / 1700	1340 / 1700	1460 / 1700
	Wysokość min /max [mm]	2530 / 2650	2530 / 2650	2330 / 2650
Zapotrzebowanie mocy [KM]		35 - 50	40 - 55	45 - 60

Oprócz standardowych wersji wykonujemy również opryskiwacze o innych pojemnościach zbiorników w tym modele Agrola 800v ... o pojemności nominalnej 800 litrów.

Przystawka wentylatorowa

Wentylator „deflektorowy” odwróconego ciągu powietrza z wirnikiem o średnicy 800mm, górnymi "kieszeniowymi kierownicami powietrza i przekładnią 2-biegową (2+N). Osiemnaście umieszczonych w szczelinie wylotowej głowic wielorozpylaczowych (2-rozpylaczowych)

Optimum
Średnica wirnika [mm]	800
Max. wydajność [m3/h]	42 000
Zasięg oprysku w pionie [m]	5
Zasięg oprysku w poziomie [m]	5
Liczba przełożeń multiplikatora	2 + N
Liczba opraw rozpylaczy	18

Pompa

Membranowo-tłokowa, wysokociśnieniowa pompa zapewnia pełen zakres ciśnień i wydajności cieczy potrzebnych do wykonania zabiegów ochrony roślin i prawidłowego mieszania cieczy w zbiorniku.

Standardowe wyposażenie
Opryskiwacz	Pompa
Agrola 1000 ...	AR1203 max wydajność 116 l/min max ciśnienie 20 / 50 bar
Agrola 1500 ...	BHA130 max wydajność 127 l/min max ciśnienie 20 / 50 bar
Agrola 2000 ...	BHA130 max wydajność 127 l/min max ciśnienie 20 / 50 bar
Opcjonalne wyposażenie
Opryskiwacz	Pompa
Agrola 1000 ...	BHA130 max wydajność 127 l/min max ciśnienie 20 / 50 bar
Agrola 1500 ...	BHA150 max wydajność 142 l/min max ciśnienie 20 / 50 bar
Agrola 2000 ...	BHA150 max wydajność 142 l/min max ciśnienie 20 / 50 bar

Zawór sterujący

W zależności od potrzeb klientów proponujemy cztery opcje wyposażenia:
Zzawór ręczny 2-sekcyjny; umieszczony na długich przewodach zakuwanych ułatwiających montaż w pobliżu kabiny ciągnika (więcej informacji dotyczących zaworu By Matic)
Elektrozawory- zdalnie wyłączane sekcje (2 lub opcjonalnie 4) - zespół elektrozaworów: sekcje robocze, zawór główny, zawór regulacji ciśnienia) z zaworem proporcjonalnociśnieniowym, kompensacją ciśnienia i pulpitem sterowniczym (więcej informacji dotyczących zaworu Arag).
Komputer Bravo 180s - urządzenie precyzyjnie sterujące dawką ŚOR w zależności od prędkości jazdy - elektrozawory z przepływomierzem, czujnikiem prędkości i ciśnienia.
Komputer Bravo 350 urządzenie precyzyjnie sterujące dawką ŚOR w zależności od prędkości jazdy - elektrozawory z przepływomierzem, czujnikiem prędkości i ciśnienia.

Zbiornik

Polietylenowy zbiornik składający się z trzech części: zbiornika na czystą wodę do mycia / płukania instalacji opryskiwacza po wykonanym zabiegu; zbiornika na czystą wodę do mycia rąk i zbiornika głównego o pojemności nominalnej 1000, 1500 lub 2000 litrów.

Rama i zaczep

Specjalnie zaprojektowane z wysokiej jakości stali konstrukcyjnej rama i dyszel stanowią solidną a dzięki zabezpieczeniu przed agresywnym działaniem ŚOR i korozji poprzez cynkowanie ogniowe również trwałą podstawę maszyny.

W zależności od terenu w jakim ma pracować opryskiwacz proponujemy jeden z dwóch rodzajów zaczepów: zaczep prosty lub zaczep skrętny (kopiujący)

Półosie & koła

Regulowany rozstaw półosi i odpowiedni dobór kół do terenu ma duży wpływ na stabilność maszyny dlatego proponujemy kilka typów ogumienia.

Standardowe ogumienie
Rozmiar	Szerokość / Wysokość [cm]
10.0/75-15,3	~27 / ~76
Opcjonalne ogumienie
Rozmiar	Szerokość / Wysokość [cm]
11,5/80-15,3	~29 / ~85
340/55-16	~34 / ~77
380/55-17	~38 / ~85
400/60-15,5	~40 / ~87

*w zależności od marki opon i modelu bieżnika wymiary mogą się różnić od podanych o około +/-5%

Instalacja świetlna

Oświetlenie dające widoczne z daleka światło jest niezbędnym dodatkiem podczas przejazdów drogami i pracy w nocy. Instalacja świetlna drogowa – tylne led’owe lampy zespolone (światła pozycyjne, kierunkowe, stop) stanowi podstawowe wyposażenie opryskiwacza.
Instalacja świetlna robocza LED (wyposażenie opcjonalne) – zabudowane w rynience osłonowej wysokiej jasności taśmy LED lub segmenty soczewkowe LED

Wał Przegubowo-Teleskopowy

Wał do łączenia opryskiwacza z ciągnikiem stanowi wyposażenie opcjonalne.

WPT - opryskiwacz z zaczepem prostym
Parametr	Wartość parametru
WPT Standardowy	seria 4
Moment obrotowy	460 Nm
Przyłącze od strony opryskiwacza	Z6 1³/₈"
Długość całkowita	~110 cm
Parametr	Wartość parametru
WPT szerokokątny (homokinetyczny)	seria 4
Przegub szerokokątny	od strony ciągnika
Moment obrotowy	460 Nm
Przyłącze od strony opryskiwacza	Z6 1³/₈"
Długość całkowita	~120 cm
WPT - opryskiwacz z zaczepem skrętnym
Parametr	Wartość parametru
WPT szerokokątny (homokinetyczny)	seria 4
Przegub szerokokątny	od strony opryskiwacza
Moment obrotowy	460 Nm
Przyłącze od strony opryskiwacza	Z6 1³/₈"
Długość całkowita	~120 cm

* - długość wału zależna jest od ciągnika z jakim ma współpracować opryskiwacz, powinna zapewniać możliwość pracy elementów teleskopowych tj wydłużenie / skrócenie wału jak również przynajmniej minimalne dopuszczalne pokrycie elementów teleskopowych.
* - w przypadku łączenia ciągnika z opryskiwacze wyposażonym w zaczep skrętny, przegub homokinetyczny wału powinien być zamontowany od strony opryskiwacza, a w przypadku dyszli prostych od strony ciągnika.
* - do napędu opryskiwaczy należy stosować wał przegubowo-teleskopowy posiadający znak CE i komplet osłon.

Parametry opryskiwacza

PARAMETR		WARTOŚĆ
Zasięg oprysku w pionie [m]		5
Zasięg oprysku w poziomie [m]		5
Max. wydajność powietrza m³/h		42 000
Max. dopuszczalne obroty WOM [obr./min.]		540
Max. dopuszczalne ciśnienie w układzie cieczowym [bar]		20
Max. dopuszczalna prędkość transportowa [km/h]		15
Zapotrzebowanie mocy Agrola 1000 Optimum [KM]		35-50
Zapotrzebowanie mocy Agrola 1500 Optimum [KM]		40-55
Zapotrzebowanie mocy Agrola 2000 Optimum [KM]		45-60

*- zapotrzebowanie mocy uzależnione jest od parametrów pracy; wydajności wentylatora i ciśnienia roboczego. W ternie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.
*- zasięg oprysku jest uzależniony od parametrów pracy, warunków pogodowych i "ulistnienia drzew"

Gabaryty

Wymiary i masy opryskiwacza zależne są od tyłu wyposażenia np.: rozmiaru kół, typu zaworów itp.

Agrola 1000 Optimum
Parametr	min. / max.
Masa własna [kg]	700/ 740
Masa z cieczą [kg]	1900 / 1940
Długość [mm]	4000 / 3870
Szerokość [mm]	1260 / 1700
Wysokość [mm]	2530/ 2650

Agrola 1500 Optimum
Parametr	min. / max.
Masa własna [kg]	770 / 820
Masa z cieczą [kg]	2480 / 2920
Długość [mm]	4320 / 4190
Szerokość [mm]	1340 / 1700
Wysokość [mm]	2530 / 2650

Agrola 2000 Optimum
Parametr	min. / max.
Masa własna [kg]	820 / 850
Masa z cieczą [kg]	2990 / 3000
Długość [mm]	4470 / 4340
Szerokość [mm]	1460 / 1700
Wysokość [mm]	2330 / 2650

* - niektóre elementy opisane lub pokazane na zdjęciach są wyposażeniem opcjonalnym oferowanym za dodatkową opłatą..

* - producent zastrzega sobie prawo do wprowadzania zmian związanych z ciągłym doskonaleniem konstrukcji i wycofaniem poszczególnych modeli z produkcji.

Opryskiwacze dostępne również w wersji zaliczanej do klasy 75% redukcji znoszenia. Wyposażone w specjalnie dobrane systemy wytwarzania kropli i odpowiednio dobranym zakresem wydajności powietrza.

Opryskiwacze dostępne również w wersji tzw.”sensorowej” do selektywnego opryskiwania upraw sadowniczych, wyposażone w urządzenia (komputery i sensory ultradźwiękowe) automatycznie wyłączające oprysk na końcu rzędów lub w przypadku wolnych przestrzeni w rzędzie czy opcjonalnie również nad mniejszymi drzewami.

OOpryskiwacze dostępne również w wersji tzw.”sensorowej” do selektywnego opryskiwania upraw sadowniczych, wyposażone w urządzenia (komputery i sensory ultradźwiękowe) automatycznie wyłączające oprysk na końcu rzędów lub w przypadku wolnych przestrzeni w rzędzie czy opcjonalnie również nad mniejszymi drzewami.

Opryskiwacze dostępne również w wersji spełniającej kryteria „Rolnictwa 4.0” (rolnictwa czwartej generacji / rolnictwa cyfrowego / inteligentnego rolnictwa). Wyposażone w urządzenia (komputery, nawigację satelitarną, dwukierunkową wymianę danych) zintegrowane z zaawansowanymi systemami informatycznymi, umożliwiające gromadzenie, przetwarzanie, analizowanie i udostępnianie danych.

Producent zastrzega sobie możliwość wprowadzenia zmian związanych ze stałym doskonaleniem konstrukcji, lub wycofania poszczególnych modeli z produkcji.

Część z opisanych lub przedstawionych na zdjęciach podzespołów stanowi wyposażenie opcjonalne oferowane za dopłatą.

Zapotrzebowanie mocy uzależnione jest od parametrów pracy; wydajności wentylatora i ciśnienia roboczego. W ternie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.

*Zasięg oprysku jest uzależniony od parametrów pracy, warunków pogodowych i "ulistnienia drzew"

Część z podanych wymiarów i parametrów może różnić się od rzeczywistych ze względu na typ użytego wyposażenia np typ zaworów itp.
