Agrola Vertical

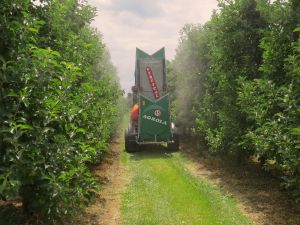

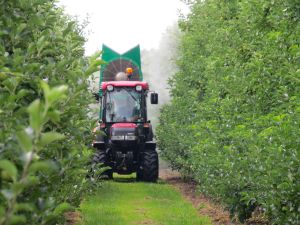

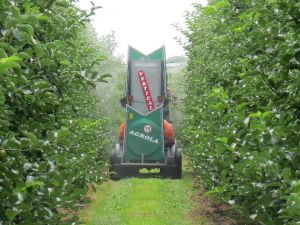

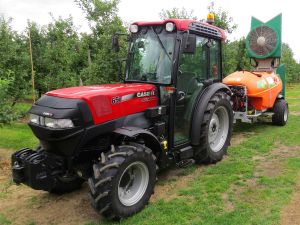

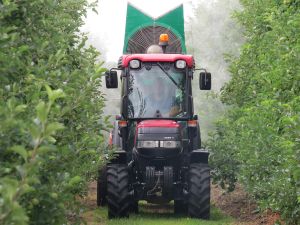

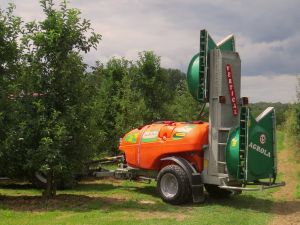

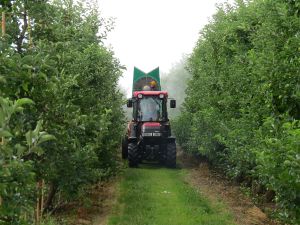

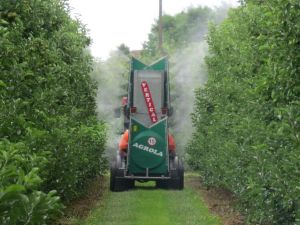

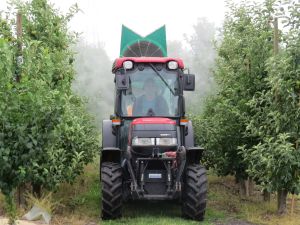

Opryskiwacze Agrola Vertical dzięki zastosowaniu zespołu dwóch przystawek wentylatorowych, deflektorowych, umieszczonych jedna nad drugą i wykorzystujących zalety odwróconego ciągu powietrza doskonale sprawdza się w ochronie wysoko prowadzonych drzew w sadach intensywnych i tradycyjnych.

Opryskiwacz Agrola „Vertical - L” powstał jako uzupełnienie gamy opryskiwaczy dwuwentylatorowych. Zachowano w nim większość zalet wersji „Vertical - H” przy obniżonych kosztach i uproszczeniu jego obsługi. Dwie przystawki napędzane są mechanicznie od WOM ciągnika poprzez przekładnię dwubiegową i zespół przeniesienia napędu. Górny wentylator standardowo jest montowany w jednym określonym położeniu. Fabrycznie układ został zoptymalizowany dla drzew z przedziału 4 – 5 metrów wysokości. Pozostawiono jednak możliwość zamawiania maszyn w innej dobranej specyfikacji poprzez zmianę wydajności poszczególnych wentylatorów czy położenia górnego wentylatora.

Parametry techniczne

PARAMETR		WARTOŚĆ PARAMETRU
Pojemność zbiornika głównego [l]		1000	1500	2000
Rodzaj zbiornika		polietylenowy, trzybryłowy: zbiornik główny, zbiornik na wodę do mycia rąk, zbiornik na wodę do mycia / płukania opryskiwacza.
Typ wentylatorów		Osiowe, odwróconego ciągu z deflektorami kolumnowymi (deflektorowe); 2x800 [mm]
Max. wydajność wentylatora: górnego / dolnego [m3/h]		60 000 (2 x 30 000)
Liczba biegów wentylatorów		2 + N (oba wentylatory przełączane razem)
Typ pompy max wydajność max ciśnienie		AR 1203 116 [l/min] 5 [MPa]	BHA 130 127 [l/min] 5 [MPa]	BHA 130 127 [l/min] 5 [MPa]
		(opcja) BHA 130 127 [l/min] 5 [MPa]	(opcja) BHA 150 142 [l/min] 5 [MPa]	(opcja) BHA 150 142 [l/min] 5 [MPa]
		(opcja) BHA 150 142 [l/min] 5 [MPa]	(opcja) BHS 150 142 [l/min] 5 [MPa]	(opcja) BHS 150 142 [l/min] 5 [MPa]
Zasięg oprysku	w pionie [m]	5,5
Zasięg oprysku	w poziomie [m]	5
Głowice rozpylaczy		Mosiężne z zaworem przeciwkroplowym, obrotowe, dwurozpylaczowe (głowice wielorozpylaczowe)
Ilość głowic		2x(2x5) (po dziesięć głowic na stronę)
Zawór sterujący		elektrozawory z pulpitem sterowniczym - Arag (zdalnie wyłączane sekcje)
Zawór sterujący		(opcja) elektrozawory sterowane komputerem (urządzenia sterujące automatycznie precyzyjną dawką środków ochrony roślin w zależności od prędkości jazdy)
Rodzaj zaczepu		(opcja) dyszel prosty
Rodzaj zaczepu		dyszel skrętny
Masa opryskiwacza	Własna: z dyszlem prostym / z dyszlem skrętnym [kg]	880 / 910	970 / 990	990 / 1020
Masa opryskiwacza	Całkowita: z dyszlem prostym / z dyszlem skrętnym [kg]	2080 / 2110	2630 / 2660	3160 / 3190
Wymiary opryskiwacza	Długość: z dyszlem prostym / z dyszlem skrętnym [mm]	3890 / 4020	4350 / 4220	4500 / 4370
	Szerokość min / max [mm]	1360 / 1700	1440 / 1700	1560 / 1700
	Wysokość min /max [mm]	2980 / 3150	2980 / 3150	2980 / 3150
Zapotrzebowanie mocy [KM]		40 - 65	40 - 65	40 - 65

Oprócz standardowych wersji wykonujemy również opryskiwacze o innych pojemnościach zbiorników w tym modele Agrola 800v ... o pojemności nominalnej 800 litrów, Agrola 1000v ... o pojemności nominalnej 1000 litrów.

Przystawka wentylatorowa

Zespół dwóch wentylatorów „deflektorowych” odwróconego ciągu powietrza z wirnikami o średnicy 800mm i przekładnią 2-biegową (2+N). Dwadzieścia umieszczonych w szczelinie wylotowej głowic wielorozpylaczowych (2-rozpylaczowych)

Vertical
Średnica wirników [mm]	800 (2x800)
Max. wydajność [m3/h]	60 000 (2x30 000)
Zasięg oprysku w pionie [m]	5,5
Zasięg oprysku w poziomie [m]	5
Liczba przełożeń multiplikatora	2 + N
Liczba opraw rozpylaczy	20

Pompa

Membranowo-tłokowa, wysokociśnieniowa pompa zapewnia pełen zakres ciśnień i wydajności cieczy potrzebnych do wykonania zabiegów ochrony roślin i prawidłowego mieszania cieczy w zbiorniku.

Standardowe wyposażenie
Opryskiwacz	Pompa
Agrola 1000 ...	AR1203 max wydajność 116 l/min max ciśnienie 20 / 50 bar
Agrola 1500 ...	BHA130 max wydajność 127 l/min max ciśnienie 20 / 50 bar
Agrola 2000 ...	BHA130 max wydajność 127 l/min max ciśnienie 20 / 50 bar
Opcjonalne wyposażenie
Opryskiwacz	Pompa
Agrola 1000 ...	BHA130 max wydajność 127 l/min max ciśnienie 20 / 50 bar
Agrola 1500 ...	BHA150 max wydajność 142 l/min max ciśnienie 20 / 50 bar
Agrola 2000 ...	BHA150 max wydajność 142 l/min max ciśnienie 20 / 50 bar

Zawór sterujący

W zależności od potrzeb klientów proponujemy kilka opcji wyposażenia:

Elektrozawory- zdalnie wyłączane sekcje (4) - zespół elektrozaworów: sekcje robocze, zawór główny, zawór regulacji ciśnienia) z zaworem proporcjonalnociśnieniowym, kompensacją ciśnienia i pulpitem sterowniczym (więcej informacji dotyczących zaworu Arag).
Komputer Bravo 180s - urządzenie precyzyjnie sterujące dawką ŚOR w zależności od prędkości jazdy - elektrozawory z przepływomierzem, czujnikiem prędkości i ciśnienia.
Komputer Bravo 350 urządzenie precyzyjnie sterujące dawką ŚOR w zależności od prędkości jazdy - elektrozawory z przepływomierzem, czujnikiem prędkości i ciśnienia.

Zbiornik

Polietylenowy zbiornik składający się z trzech części: zbiornika na czystą wodę do mycia / płukania instalacji opryskiwacza po wykonanym zabiegu; zbiornika na czystą wodę do mycia rąk i zbiornika głównego o pojemności nominalnej 1000, 1500 lub 2000 litrów.

Rama i zaczep

Specjalnie zaprojektowane z wysokiej jakości stali konstrukcyjnej rama i dyszel stanowią solidną a dzięki zabezpieczeniu przed agresywnym działaniem ŚOR i korozji poprzez cynkowanie ogniowe również trwałą podstawę maszyny.

W zależności od terenu w jakim ma pracować opryskiwacz proponujemy jeden z dwóch rodzajów zaczepów: zaczep prosty lub zaczep skrętny (kopiujący)

Półosie & koła

Regulowany rozstaw półosi i odpowiedni dobór kół do terenu ma duży wpływ na stabilność maszyny dlatego proponujemy kilka typów ogumienia.

Standardowe ogumienie
Rozmiar	Szerokość / Wysokość [cm]
340/55-16	~34 / ~77
Opcjonalne ogumienie
Rozmiar	Szerokość / Wysokość [cm]
380/55-17	~38 / ~85
400/60-15,5	~40 / ~87

*w zależności od marki opon i modelu bieżnika wymiary mogą się różnić od podanych o około +/-5%

Instalacja świetlna

Oświetlenie dające widoczne z daleka światło jest niezbędnym dodatkiem podczas przejazdów drogami i pracy w nocy. Instalacja świetlna drogowa – tylne led’owe lampy zespolone (światła pozycyjne, kierunkowe, stop) stanowi podstawowe wyposażenie opryskiwacza.
Instalacja świetlna robocza LED (wyposażenie opcjonalne) – zabudowane w rynience osłonowej wysokiej jasności taśmy LED lub segmenty soczewkowe LED

Parametry opryskiwacza

PARAMETR		WARTOŚĆ
Zasięg oprysku w pionie [m]		5,5
Zasięg oprysku w poziomie [m]		5
Max. wydajność powietrza m³/h		60 000 (2x 30 000)
Max. dopuszczalne obroty WOM [obr./min.]		540
Max. dopuszczalne ciśnienie w układzie cieczowym [bar]		20
Max. dopuszczalna prędkość transportowa [km/h]		15
Zapotrzebowanie mocy Agrola 1000 Vertical [KM]		40-65
Zapotrzebowanie mocy Agrola 1500 Vertical [KM]		40-65
Zapotrzebowanie mocy Agrola 2000 Vertical [KM]		40-65

*- zapotrzebowanie mocy uzależnione jest od parametrów pracy; wydajności wentylatora i ciśnienia roboczego. W ternie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.
*- zasięg oprysku jest uzależniony od parametrów pracy, warunków pogodowych i "ulistnienia drzew"

Gabaryty

Wymiary i masy opryskiwacza zależne są od tyłu wyposażenia np.: rozmiaru kół, typu zaworów itp.

Agrola 1000 Vertical
Parametr	min. / max.
Masa własna [kg]	880 / 910
Masa z cieczą [kg]	2080 / 2110
Długość [mm]	3890 / 4020
Szerokość [mm]	1360 / 1700
Wysokość [mm]	2980 / 3150

Agrola 1500 Vertical
Parametr	min. / max.
Masa własna [kg]	970 / 990
Masa z cieczą [kg]	2630 / 2660
Długość [mm]	4350 / 4220
Szerokość [mm]	1440 / 1700
Wysokość [mm]	2980 / 3150

Agrola 2000 Vertical
Parametr	min. / max.
Masa własna [kg]	990 / 1020
Masa z cieczą [kg]	3160 / 3190
Długość [mm]	4500 / 4370
Szerokość [mm]	1560 / 1700
Wysokość [mm]	2980 / 3150

* - niektóre elementy opisane lub pokazane na zdjęciach są wyposażeniem opcjonalnym oferowanym za dodatkową opłatą..

* - producent zastrzega sobie prawo do wprowadzania zmian związanych z ciągłym doskonaleniem konstrukcji i wycofaniem poszczególnych modeli z produkcji.

Opryskiwacze dostępne również w wersji zaliczanej do klasy 75% redukcji znoszenia. Wyposażone w specjalnie dobrane systemy wytwarzania kropli i odpowiednio dobranym zakresem wydajności powietrza.

Opryskiwacze dostępne również w wersji tzw.”sensorowej” do selektywnego opryskiwania upraw sadowniczych, wyposażone w urządzenia (komputery i sensory ultradźwiękowe) automatycznie wyłączające oprysk na końcu rzędów lub w przypadku wolnych przestrzeni w rzędzie czy opcjonalnie również nad mniejszymi drzewami.

OOpryskiwacze dostępne również w wersji tzw.”sensorowej” do selektywnego opryskiwania upraw sadowniczych, wyposażone w urządzenia (komputery i sensory ultradźwiękowe) automatycznie wyłączające oprysk na końcu rzędów lub w przypadku wolnych przestrzeni w rzędzie czy opcjonalnie również nad mniejszymi drzewami.

Opryskiwacze dostępne również w wersji spełniającej kryteria „Rolnictwa 4.0” (rolnictwa czwartej generacji / rolnictwa cyfrowego / inteligentnego rolnictwa). Wyposażone w urządzenia (komputery, nawigację satelitarną, dwukierunkową wymianę danych) zintegrowane z zaawansowanymi systemami informatycznymi, umożliwiające gromadzenie, przetwarzanie, analizowanie i udostępnianie danych.

Producent zastrzega sobie możliwość wprowadzenia zmian związanych ze stałym doskonaleniem konstrukcji, lub wycofania poszczególnych modeli z produkcji.

Część z opisanych lub przedstawionych na zdjęciach podzespołów stanowi wyposażenie opcjonalne oferowane za dopłatą.

Zapotrzebowanie mocy uzależnione jest od parametrów pracy; wydajności wentylatora i ciśnienia roboczego. W ternie górzystym czy podmokłym może wystąpić potrzeba zastosowania ciągników o większej mocy.

*Zasięg oprysku jest uzależniony od parametrów pracy, warunków pogodowych i "ulistnienia drzew"

Część z podanych wymiarów i parametrów może różnić się od rzeczywistych ze względu na typ użytego wyposażenia np typ zaworów itp.

Folder

Instrukcja

Tabele

Kalkulator

Poradnik

W rodzinie opryskiwaczy Agrola Vertical wdrożono rozwiązania uzyskane w wyniku badań w ramach projektu dofinansowanego z Funduszy Europejskich: Innowacyjny opryskiwacz dwuwentylatorowy z asymetryczną regulacją strumienia powietrza. Numer projektu: POIR.01.01.01-00-0006/17
